香烟滤嘴棒的外部包裹着一层"成型纸"，为了使嘴棒更好的成型，在白纸中间通过胶枪涂上一道宽度1.2毫米左右、厚度在一丝的中线胶，用来粘接丝束在白纸上，防止丝束从成型的卷筒中抽出。

    中线胶断胶现象在实际生产过程中会经常发生，断胶后造成丝束松散，嘴棒成型不良，发现不及时会造成成品的极大浪费,严重影响产品质量和公司声誉。因而，为了提高产品的质量和加强生产控制提出在线对成型纸上五条中线胶的宽度和连续性进行检测。

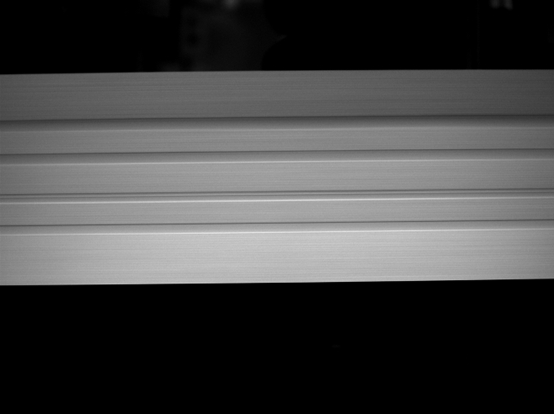

    中线胶检测系统安装在成型机中线胶处适当位置，能全部拍摄中线胶的图片，对高速（最高速度300米/分钟）运动的成型纸上的五条胶线通过机器视觉技术进行检测。对获取的中线胶的图像进行数据分析处理，在监视器上显示当前5条胶线宽度、连续性等数据，出现测量值超过设计值允差范围情况时进行报警处理，为生产管理提供中线胶方面的建议。

    在线中线胶监控系统主要应用工业相机（CCD）对5条胶枪后的成型纸连续拍摄照片后由计算机进行处理。

    在线中线胶监控系统的开发与应用的项目中主要应用机器视觉的测量功能。应用机器视觉处理技术检测零件的尺寸已经有无数成功的案例，为了能够检测中线胶的宽度，我们拟采用使用平行光源安装在成型纸带的垂直位置，在成型纸带的上方安装千万像素的相机对成型纸带拍摄图片，使用工控计算机处理分析、显示检测数据。本系统通过读取PLC中成型纸带的运行速度来决定拍摄照片的速度，并可以计算断胶长度。

    在线中线胶监控系统的相机安装在成型机的主体机架上，触控一体机安装在成型机顶部，便于观察。2.1系统功能

硬件功能

2.1.1　在线中线胶监控系统的安装不对成型机的正常工作造成影响；

2.1.2  标定检测机构的时间控制在10秒以内；

2.1.3  检测机构的整体功耗保持在200W内，具有防短路的保护功能；

2.1.4  检测机构接地良好，对外部无不安全电压产生；

2.1.5  光源不对操作人员造成人身伤害。

软件功能

2.1.7系统正版系统软件、防火墙软件且都享受升级服务；

2.1.8所开发的在线中线胶监控系统设有防止不被授权的拷贝和修改的措施；

2.1.9在线中线胶监控系统具有后续开发的功能，开放的软件平台为国际国内通用的LabVIEW软件平台；

2.1.10参数的显示位置及先后顺序等接受授权的修改；

2.1.11在线中线胶监控系统从成型机PLC中读出成型纸的线速度，

2.1.12在线中线胶监控系统的测量信息与数据库信息具有防止使用人员修改的措施；

2.1.13保证在线中线胶监控系统安装后高清晰拍摄成型纸上5条中线胶的图象；

2.1.14显示成型纸上5条中线胶图象；

2.1.15计算和显示成型纸上5条中线胶的宽度，测量精度为0.05毫米，判定宽度是否达到的标准；

2.1.16计算和显示成型纸上5条中线胶是否有断胶的情况，计算断胶的长度，在时间T（T的范围为0-10分钟，可以设定内，连续出现N（N的范围为0-100段，可设定）段断胶间隙A（A：断胶间隙，范围5-50MM可设定）时报警；当A大于50MM时设备直接报警。

2.1.17保存相机拍摄图象和计算数据以及操作人员等信息。



3、系统结构和配置

系统结构

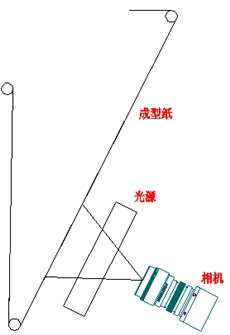

在线中线胶监控系统的光源与相几安装在成性纸的右下方，保证光源和相机与成型纸垂直，相机抓取到成型纸的图象后传输到工控机，由处理软件对成型纸的图象进行处理，以判定中线胶的宽度与连续性情况，光源强度的调节由光源控制器完成。

系统配置

在线中线胶监控系统主要由安装机构、一个工业相机、一个平行光源、一台触控工控机以及光源控制器。

安装机构保证安装简单，不对成型机的运行造成影响；

相机采用1100万相素的工业相机；

光源采用平行光源；

软件处理采用工业平板电脑触控平板电脑；

光源采用数字光源控制器；
